7" HMI дисплей DWIN DMG80480C070_03WTC TN-TFT 800x480 Емкостной сенсор ASIC T5L1 UART (коммерческий класс)
3 960 руб.
Артикул: 40177739
есть в наличии (25)
нет
Обратите внимание, что товар есть в наличии не на всех складах!

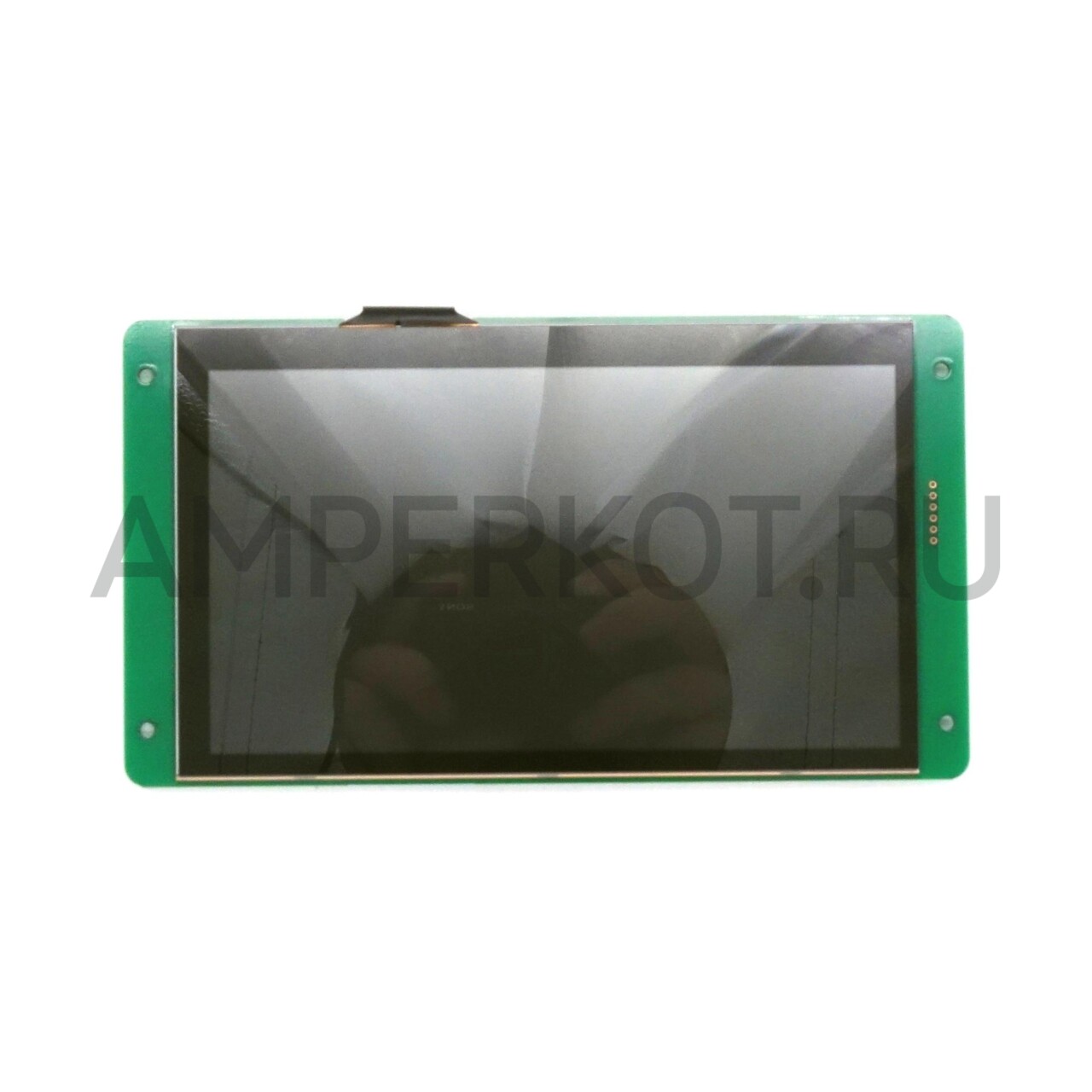

Дисплей выполнен по технологии TN. Углы обзора в горизонтальной плоскости составляют 140°, а в вертикальной 120°. Физическое разрешение составляет 800x480 пикселей. Резистивная сенсорная панель понимает точку касания и перетаскивание.
В основе дисплея лежит высокоинтегрированный микроконтроллер ASIC T5L1 (архитектура Intel 8051), работающий на частоте до 354 МГц и оснащенный 1 МБ Flash, 1 МБ SRAM, 3 МБ VRAM памяти. Кроме этого процессор имеет собственный графический движок, поддерживающий разрешение 1366 x 768 при 18-битной глубине цвета, а также все интерфейсы, необходимые для реализации взаимодействия человека и машины.

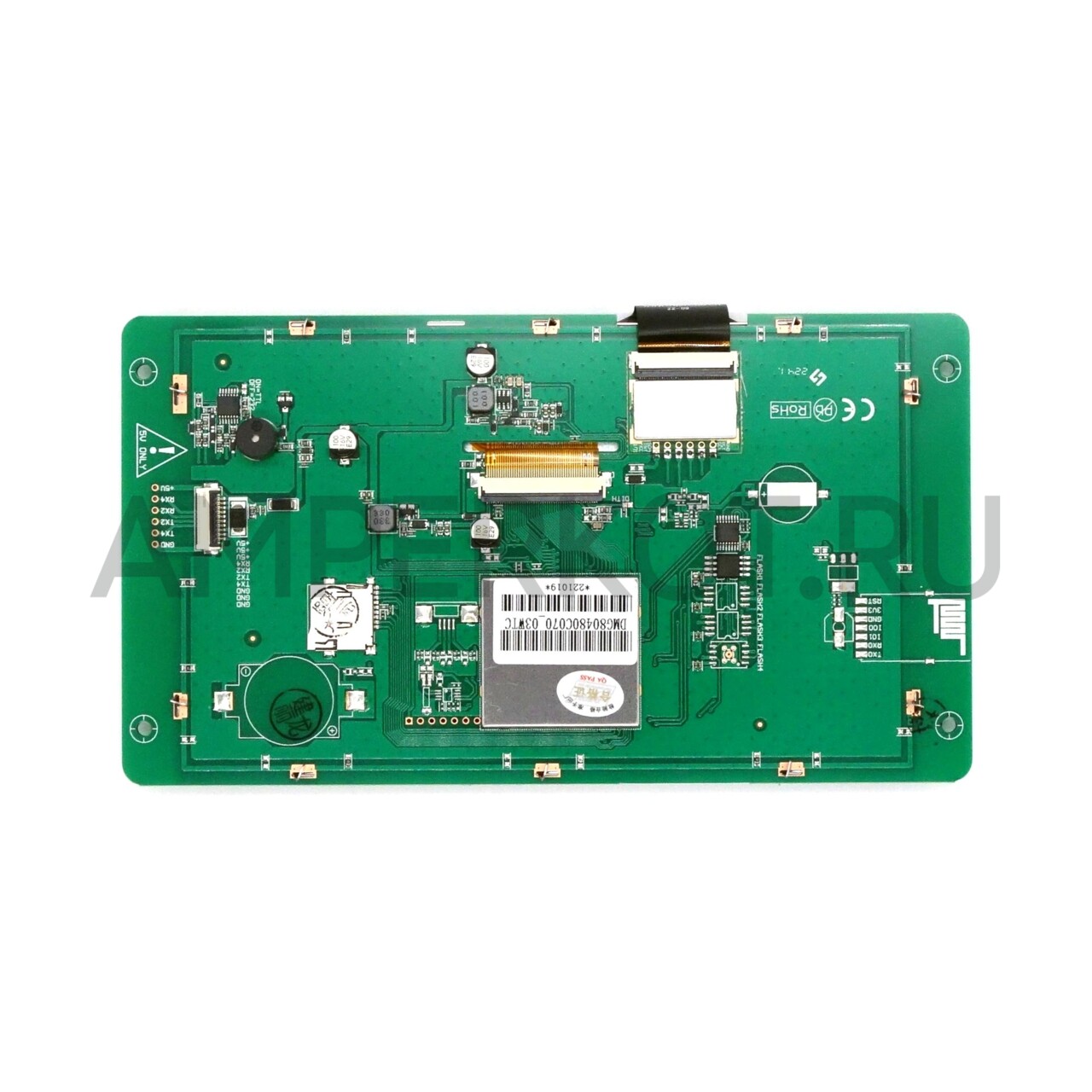

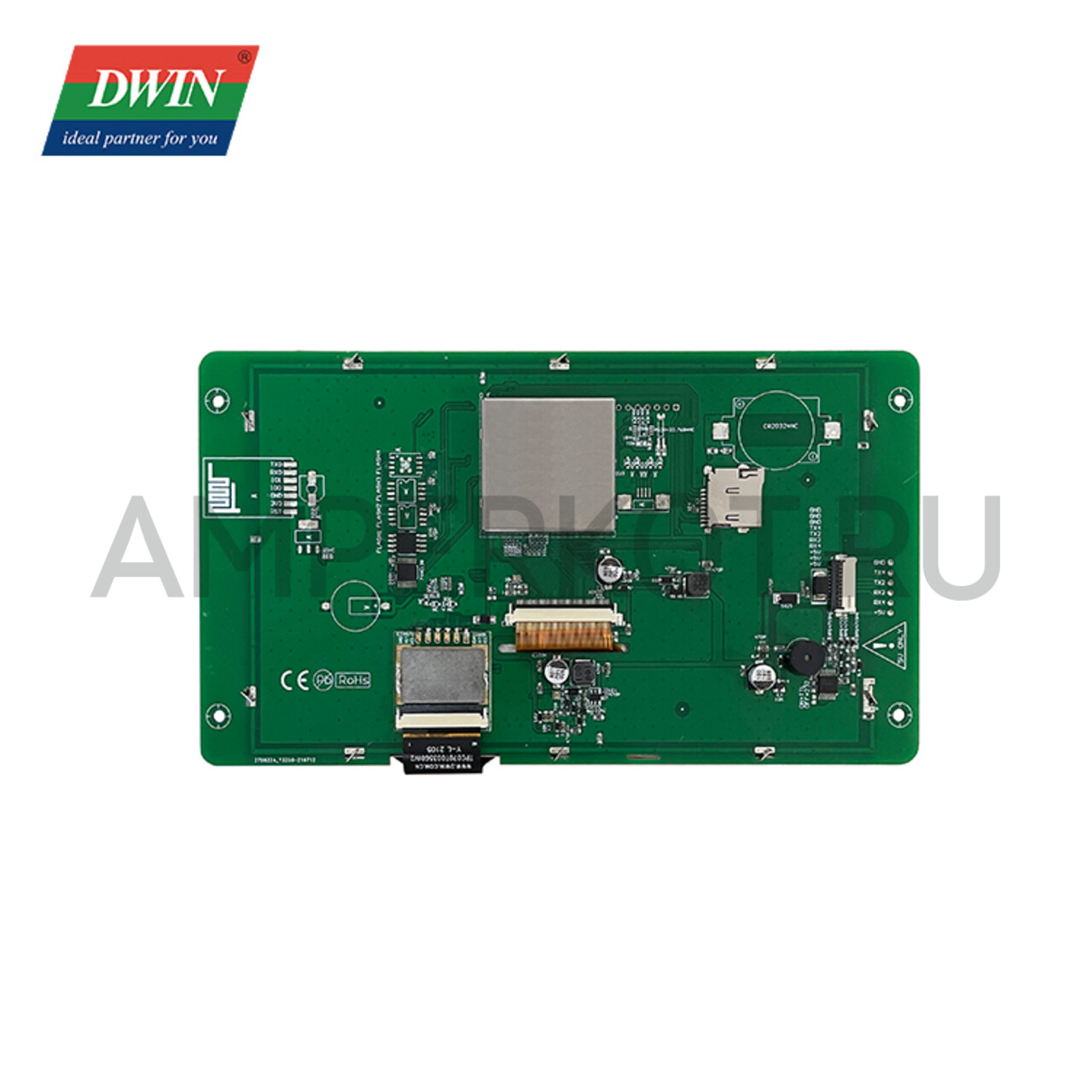

На плате имеется интерфейс UART, который может работать как UART, так и как RS232, пользовательский интерфейс, интерфейс для подключения программатора PGT05, и пассивный зуммер. Также на плате имеется место для установки WiFI или USB модуля, часов реального времени и дополнительной памяти.
Для питания дисплея используется напряжение в диапазоне 4,5 ー 5,5V. При этом энергопотребление не превышает 500 мА.
Для разработки графического интерфейса и простейшей логики используется среда DGUS II. Умение писать код не требуется.. По возможностям данная система существенно превосходит другие системы для создания HMI интерфейсов. Прошивка своего интерфейса через Micro SD карту
Характеристики:
- Разрешение: 800x480
- Тип: TN
- Цвеn: 16 млн.
- Подсветка: LED
- Яркость 270 нит
- Угол обзора: 170°
- Область отображения: 154,1 x 85,9 мм
- Тип сенсорной панели: Емкостная CTP, Структура G+FF с закаленным стеклом, 6H
- LCM-интерфейс: FPC50_0,5 мм, интерфейс RGB
- CTP-интерфейс: Структура COB, интерфейс IIC
- Скорость передачи данных 3150~3225600 бит/с
- Выходное напряжение: Выход 1, Iвых = 1 мА; 3,0 ~ 3,3V Выход 0, Iвых = -1 мА; 0 ~ 0,3V
- Входное напряжение (RXD): Вход 1, Iin = 1 мА, 2,4–5,0V Вход 0, Iin = -1 мА, 0~0,5V
- Пользовательский интерфейс: Гнездо 10Pin_1,0 мм для питания и последовательного интерфейса. Скорость загрузки (типичное значение): 12 КБайт/с
- Flash: 16MB NOR Flash, для шрифтов, картинок и аудиофайлов.
- Зуммер: Пассивный зуммер 3V. Мощность: <1 Вт
- SD карта: FAT32.Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- Интерфейс PGT05: В случае случайного сбоя устройства можно использовать программатор PGT05 для обновления ядра DGUS и восстановления работоспособности устройства
- Рабочая температура: -20~70℃
- Рабочая влажность 10%~90% RH
Более подробную информацию о дисплее смотри в Datasheet.
